영상처리 - 10. Histogram Equealization

Histogram Equealization은 원본 이미지를 cumulative histogram으로 바꾼다음 normalization을 거쳐서 uniformly distributed histogram이 되도록 하는 것을 말한다.

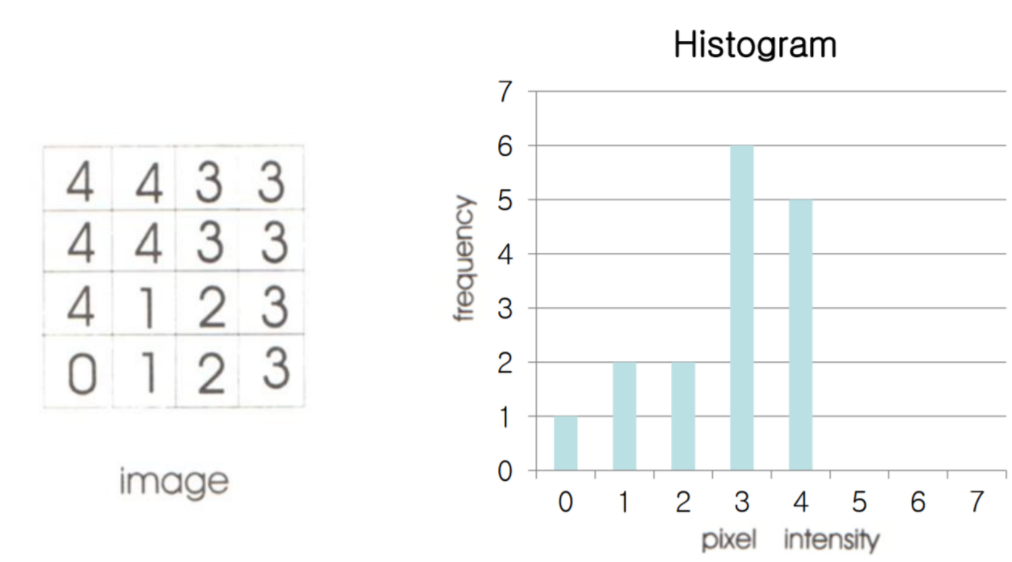

첫번재로 히스토그램을 만든다.

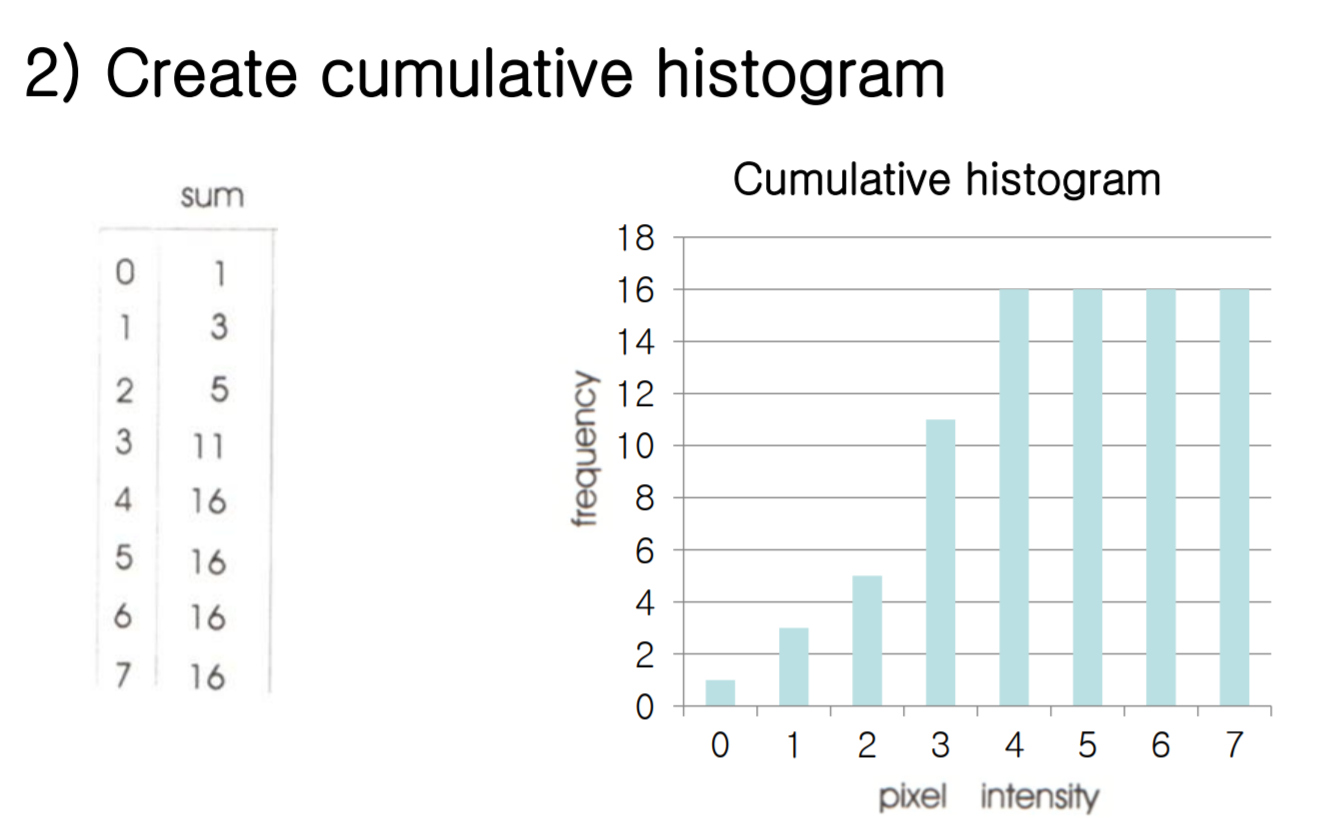

그 다음 누적분포로 히스토그램을 변환한다.

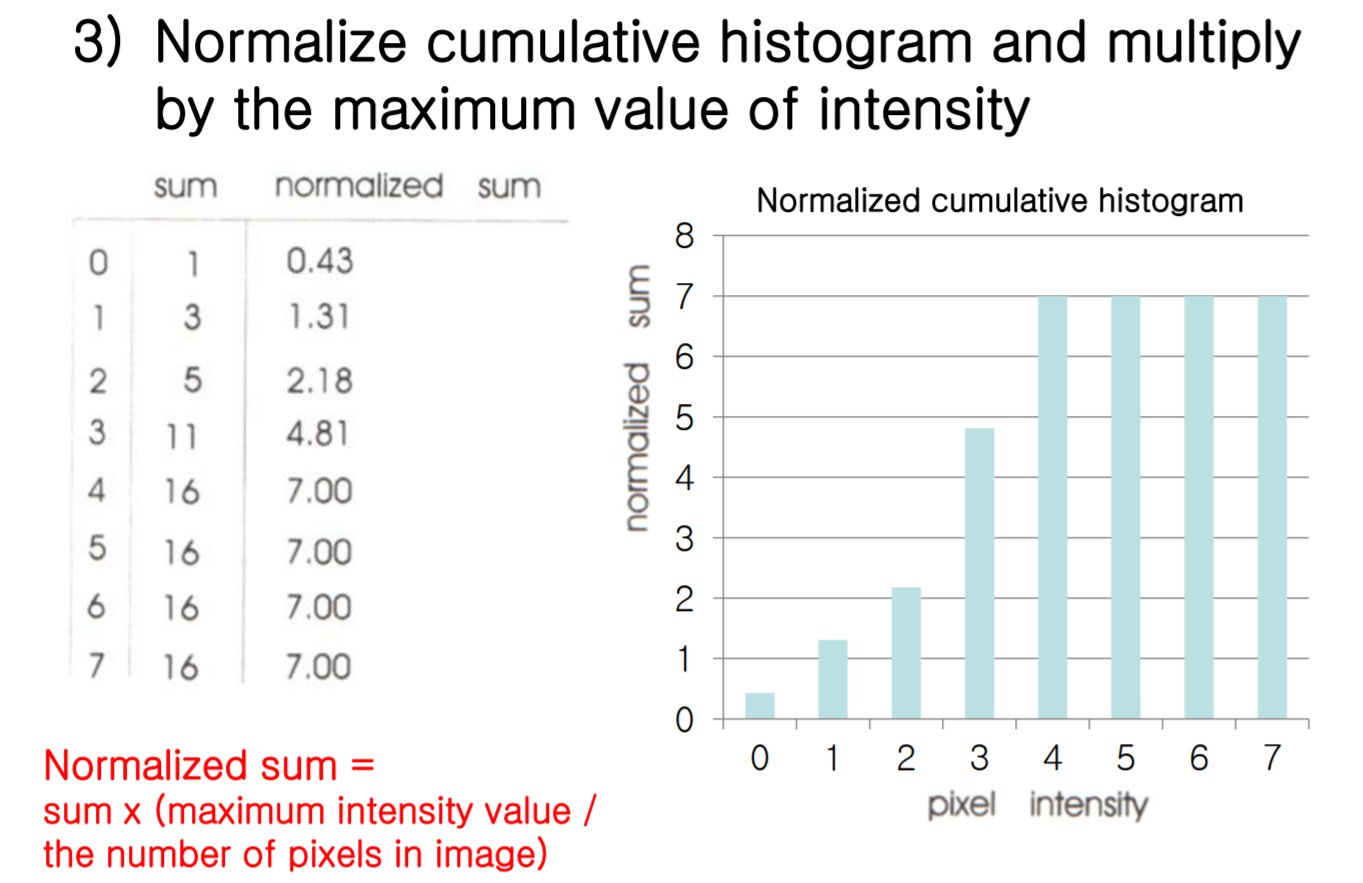

sum * 최대 intensity(7) / numOfPixels(16)하여 normalize한다.

반올림하여 새로운 new intensity를 구하면 다음과 같다.

0 -> 0,

1 -> 1,

2 -> 2,

3 -> 5,

4 -> 7,

5 -> 7,

6 -> 7,

7 -> 7,

이 원본이미지의 intensity를 위의 lookup table을 보고 변환한다.

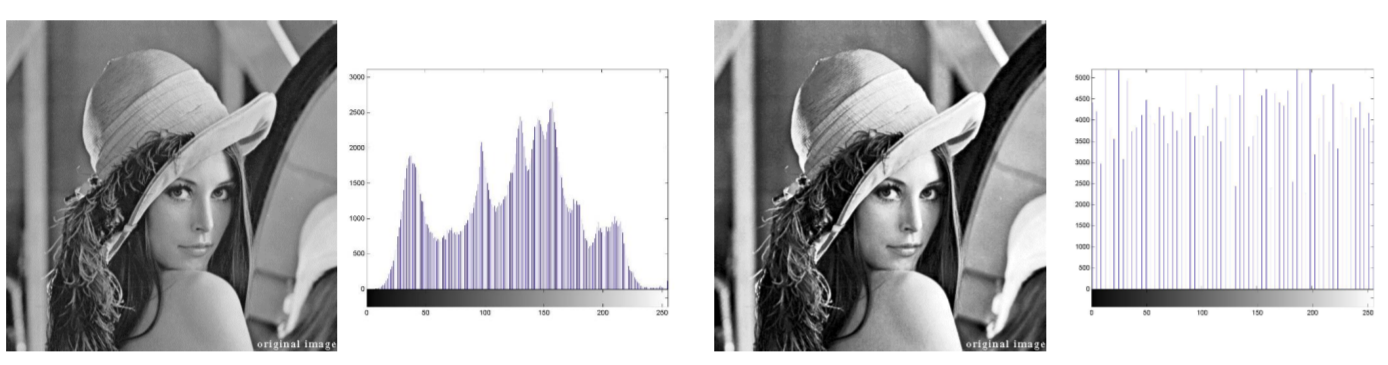

이렇게 하면 이미지의 histogram을 넓게 분포시킬 수 있다.



정리하면 다음과 같다.
