6. Shaders

- 이전 장에서 말했다 시피 shader는 GPU안에 위치하는 작은 프로그램이다.

- graphics pipeline의 특정 section에서 동작하며 사실상 하는 일은 input을 받아서 ouput으로 transforming하는게 전부이다.

6.1 GLSL

- shader를 작성하는데 사용되는 언어이다. graphics를 위해 맞춤 고안된 언어이며 matrix 조작과 vector에 특화되어있다.

- shader는 항상 version declaration으로 시작한다.

- 이어서 input, output, uniform 변수들이 정의되고 shader의 entry point인 main함수가 있다.

- main에서 input을 process해서 output을 만들어낸다.

#version version_number
in type in_variable_name;
in type in_variable_name;
out type out_variable_name;
uniform type uniform_name;
void main()
{
        // process input(s) and do some weird graphics stuff
        ...
        // output processed stuff to output variable
        out_variable_name = weird_stuff_we_processed;
}

- vertex shader를 예로 설명을 한다면, input variable이라는 건 vertex attribute이라고도 한다.

- 하드웨어에 따라서 정의할 수 있는 attributes가 제한되어있다.

- maximum number of vertex attributes를 확인하는 방법은 아래와 같다.

int nrAttributes;
glGetIntegerv(GL_MAX_VERTEX_ATTRIBS, &nrAttributes);
std::cout << "Maximum nr of vertex attributes supported: " << nrAttributes << std::endl;

6.2 Types

- GLSL가 가지고 있는 타입

• int, float, double, uint and bool
• vectors and matrices

6.2.1 Vectors

- component 크기(1,2,3,4)별로 있음. (x), (x,y), (x,y,z), (x,y,z,w)

• vec(n): the default vector of (n floats.)
• bvec(n): a vector of (n booleans.)
• ivec(n): a vector of (n integers.)
• uvec(n): a vector of (n unsigned integers.)
• dvec(n): a vector of (n double components.)

vec2 someVec;
vec4 differentVec = someVec.xyxx;
vec3 anotherVec   = differentVec.zyw;
vec4 otherVec     = someVec.xxxx + anotherVec.yxzy;

- vec2, vec4 처럼 component 수에 따른 타입으로 변수 정의

- 각 컴포넌트에 접근할때 .x 처럼 사용 가능

- .xxyz처럼 연속해서 컴포넌트를 접근할 수 있다.

vec2 vect = vec2(0.5, 0.7);
vec4 result = vec4(vect, 0.0, 0.0);
vec4 otherResult = vec4(result.xyz, 1.0);

- xyzw대신 rgba(color), stpq(texture)로도 components에 접근이 가능하다.

- vec2의 경우 z는 없지만 vec4의 생성자에 vec2와 z,w를 넘겨서 vec4를 생성하는 위 문법도 가능하다.

6.3 Ins and outs

- shader는 하나의 작은 프로그램이자 전체의 한 부분이다. 따라서 각각의 shader들은 서로간 소통을 위해 input과 ouput을 갖는다.

- in, out은 그 목적을 위한 키워드이다. 각 shader의 output은 다음 shader의 input과 맞아야 한다.

- 단, vertex shader는 특별한 형태의 input을 받아야한다.

- vertex shader가 바로 vertex data를 받기 위해서는 vertex shader의 input 변수에 location metadata를 명시해주어야한다. 그래야 만이 vertex attributes를 cpu에게 알려줄 수 있다.

- 이전에 우리가 vertex shader를 만들때 layout (location = 0)을 적었던 것은 이 때문이다.

- 정리하면 vertex shader와 vertex data를 link하기 위해 vertex shader의 input에 대해서 layout specification을 해주어야 한다.



- fragment shader는 최종 output 색을 만들어내야 하므로 vec4 타입의 color output variable을 필요로한다.

- 위의 두 특수한 경우를 빼면 일반적으로 한 shader의 output은 다음 shader의 input과 비슷해야 한다.

- 따라서 두 변수의 type과 이름이 같다면 OpenGL이 알아서 그 변수들을 link해주고 이를 통해 shader간 데이터 전달이 가능하게 된다.



- 이전 삼각형 예제에서 vertex shader와 fragment shader를 한번 수정해보자.

#version 330 core
layout (location = 0) in vec3 aPos; // position has attribute position 0
out vec4 vertexColor; // specify a color output to the fragment shader
void main() {
       gl_Position = vec4(aPos, 1.0); // we give a vec3 to vec4’s constructor
       vertexColor = vec4(0.5, 0.0, 0.0, 1.0); // output variable to dark-red
}

#version 330 core
out vec4 FragColor;
in vec4 vertexColor; // input variable from vs (same name and type)
void main() {
       FragColor = vertexColor;
}

- vertex shader의 output은 vertexColor라는 vec4타입의 변수이다.

- fragment shader에는 위의 output을 받기 위해 input으로 vec4타입의 vertexColor를 정의했다.

- 서로 같은 타입과 이름이므로 이를 통해 데이터를 전달할 수 있다.

- vertex shader에서 dark-red컬러로 vertexColor를 내보내고 fragment shader가 이를 input으로 받아 dark-red를 내보내자.

6.4 Uniforms

- cpu에서 돌아가는 우리 application에서 GPU에 있는 shader로 데이터를 전달하는 또 다른 방법이다.

- uniform variable은 global(전역)으로 선언된다. 유일하며 모든 shader로부터 접근이 가능하다. 또한 uniform variable의 value를 바꾸기 전까지 계속해서 유지된다. 전역변수의 성질과 비슷하다.

- 이번에는 삼각형의 색을 uniform변수를 통해 바꾸어보자.

version 330 core
out vec4 FragColor;
uniform vec4 ourColor; // we set this variable in the OpenGL code.
void main() {
            FragColor = ourColor;
}

- fragment shader에 uniform으로 vec4타입의 변수 ourColor를 선언하였고 output fragColor를 ourColor로 set했다.

- uniforms가 global 변수이기 때문에 어느 shader에서 접근이 가능하다. 따라서 fragment의 색을 바꾸기 위해서 다시 vertex shader로 들어가서 color를 바꾸고 다른 shader로 보내주지 않아도 된다.

- vertex shader에는 uniform을 사용하지 않기 때문에 이곳에 uniform을 정의할 필요가 없다.



- 자 그럼 다시 코드로 돌아가서 uniform을 보자. uniform은 현재 비어있다.

- 이제 uniform에 값을 채워주어야 한다. 그럼 먼저 uniform attribute의 location/index를 알아야 할 것이다.

- 위치를 알았으면 uniform 변수에 값을 채워 줄 것 인데 이때 색을 시간에 따라 다양하게 넣어주자 아래 코드를 보자.

   float timeValue = glfwGetTime();
   float greenValue = (sin(timeValue) / 2.0f) + 0.5f;
   int vertexColorLocation = glGetUniformLocation(shaderProgram, "ourColor");
   glUseProgram(shaderProgram);
   glUniform4f(vertexColorLocation, 0.0f, greenValue, 0.0f, 1.0f);

- glfwGetTime으로 실행시간(초)을 담는다.

- greenValue에 sin함수를 활용해서 0.0 ~ 1.0사이의 값을 담는다.

- glGetUniformLocation라는 함수로 ourColor라는 uniform변수의 location을 qurery한다. uniform 변수 이름과 shaderProgram을 넣어준다.

- 만약 glGetUniformLocation가 -1 을 반환하면 uniform변수의 위치를 못 찾은 것이다.

- 위치를 찾았으면 glUniform4f함수로 uniform변수의 값을 저장한다.

- 여기서 주의할 점은 uniform변수의 위치를 찾을 때와 달리 glUniform4f는 현재 활성화 된 shader program의 uniform변수를 update하기 때문에 glUserProgram을 먼저 호출해줘야 한다.



- OpenGL의 core는 C로 되어있기 때문에 함수 오버로딩을 지원하지 않는다. 따라서 glUniform을 호출할 때 후위식으로 타입을 표현해줘야 한다. glUniform4f는 네개의 float으로 uniform을 초기화 한다는 뜻이다.

• f : float
• i : int
• ui : unsigned int
• 3f : 3 floats
• fv : float vector or array

- 자 이제 rendering에 uniform variable을 사용해 보자.

- uniform변수에 실시간으로 값이 다르게 담길 수 있게 계산을 하도록 했다.

- 그럼 이 초기화 구문은 rendering이 반복될때마다 수행되어야 한다.

while(!glfwWindowShouldClose(window))
{
// input
       processInput(window);
       // render
       // clear the colorbuffer
       glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
       glClear(GL_COLOR_BUFFER_BIT);
       // be sure to activate the shader
	   glUseProgram(shaderProgram);
       // update the uniform color
       float timeValue = glfwGetTime();
       float greenValue = sin(timeValue) / 2.0f + 0.5f;
       int vertexColorLocation = glGetUniformLocation(shaderProgram,
                                                           "ourColor");
       glUniform4f(vertexColorLocation, 0.0f, greenValue, 0.0f, 1.0f);
       // now render the triangle
       glBindVertexArray(VAO);
       glDrawArrays(GL_TRIANGLES, 0, 3);
       // swap buffers and poll IO events
       glfwSwapBuffers(window);
       glfwPollEvents();
 }

- 매 frame마다 삼각형을 그리기 전에 uniform value를 update한다.

- 위의 내용을 조합해서 실행해보자

*전체코드

#include <glad/glad.h>
#include <GLFW/glfw3.h>

#include <iostream>
#include <cmath>

void framebuffer_size_callback(GLFWwindow* window, int width, int height);
void processInput(GLFWwindow *window);

// settings
const unsigned int SCR_WIDTH = 800;
const unsigned int SCR_HEIGHT = 600;

const char *vertexShaderSource ="#version 330 core\n"
    "layout (location = 0) in vec3 aPos;\n"
    "void main()\n"
    "{\n"
    "   gl_Position = vec4(aPos, 1.0);\n"
    "}\0";

const char *fragmentShaderSource = "#version 330 core\n"
    "out vec4 FragColor;\n"
    "uniform vec4 ourColor;\n"
    "void main()\n"
    "{\n"
    "   FragColor = ourColor;\n"
    "}\n\0";

int main()
{
    // glfw: initialize and configure
    // ------------------------------
    glfwInit();
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

#ifdef __APPLE__
    glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GL_TRUE);
#endif

    // glfw window creation
    // --------------------
    GLFWwindow* window = glfwCreateWindow(SCR_WIDTH, SCR_HEIGHT, "LearnOpenGL", NULL, NULL);
    if (window == NULL)
    {
        std::cout << "Failed to create GLFW window" << std::endl;
        glfwTerminate();
        return -1;
    }
    glfwMakeContextCurrent(window);
    glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);

    // glad: load all OpenGL function pointers
    // ---------------------------------------
    if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
    {
        std::cout << "Failed to initialize GLAD" << std::endl;
        return -1;
    }

    // build and compile our shader program
    // ------------------------------------
    // vertex shader
    unsigned int vertexShader = glCreateShader(GL_VERTEX_SHADER);
    glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);
    glCompileShader(vertexShader);
    // check for shader compile errors
    int success;
    char infoLog[512];
    glGetShaderiv(vertexShader, GL_COMPILE_STATUS, &success);
    if (!success)
    {
        glGetShaderInfoLog(vertexShader, 512, NULL, infoLog);
        std::cout << "ERROR::SHADER::VERTEX::COMPILATION_FAILED\n" << infoLog << std::endl;
    }
    // fragment shader
    unsigned int fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);
    glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);
    glCompileShader(fragmentShader);
    // check for shader compile errors
    glGetShaderiv(fragmentShader, GL_COMPILE_STATUS, &success);
    if (!success)
    {
        glGetShaderInfoLog(fragmentShader, 512, NULL, infoLog);
        std::cout << "ERROR::SHADER::FRAGMENT::COMPILATION_FAILED\n" << infoLog << std::endl;
    }
    // link shaders
    unsigned int shaderProgram = glCreateProgram();
    glAttachShader(shaderProgram, vertexShader);
    glAttachShader(shaderProgram, fragmentShader);
    glLinkProgram(shaderProgram);
    // check for linking errors
    glGetProgramiv(shaderProgram, GL_LINK_STATUS, &success);
    if (!success) {
        glGetProgramInfoLog(shaderProgram, 512, NULL, infoLog);
        std::cout << "ERROR::SHADER::PROGRAM::LINKING_FAILED\n" << infoLog << std::endl;
    }
    glDeleteShader(vertexShader);
    glDeleteShader(fragmentShader);

    // set up vertex data (and buffer(s)) and configure vertex attributes
    // ------------------------------------------------------------------
    float vertices[] = {
         0.5f, -0.5f, 0.0f,  // bottom right
        -0.5f, -0.5f, 0.0f,  // bottom left
         0.0f,  0.5f, 0.0f   // top
    };

    unsigned int VBO, VAO;
    glGenVertexArrays(1, &VAO);
    glGenBuffers(1, &VBO);
    // bind the Vertex Array Object first, then bind and set vertex buffer(s), and then configure vertex attributes(s).
    glBindVertexArray(VAO);

    glBindBuffer(GL_ARRAY_BUFFER, VBO);
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
    glEnableVertexAttribArray(0);

    // You can unbind the VAO afterwards so other VAO calls won't accidentally modify this VAO, but this rarely happens. Modifying other
    // VAOs requires a call to glBindVertexArray anyways so we generally don't unbind VAOs (nor VBOs) when it's not directly necessary.
    // glBindVertexArray(0);


    // bind the VAO (it was already bound, but just to demonstrate): seeing as we only have a single VAO we can
    // just bind it beforehand before rendering the respective triangle; this is another approach.
    glBindVertexArray(VAO);


    // render loop
    // -----------
    while (!glfwWindowShouldClose(window))
    {
        // input
        // -----
        processInput(window);

        // render
        // ------
        glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
        glClear(GL_COLOR_BUFFER_BIT);

        // be sure to activate the shader before any calls to glUniform
        glUseProgram(shaderProgram);

        // update shader uniform
        float timeValue = glfwGetTime();
        float greenValue = sin(timeValue) / 2.0f + 0.5f;
        int vertexColorLocation = glGetUniformLocation(shaderProgram, "ourColor");
        glUniform4f(vertexColorLocation, 0.0f, greenValue, 0.0f, 1.0f);

        // render the triangle
        glDrawArrays(GL_TRIANGLES, 0, 3);

        // glfw: swap buffers and poll IO events (keys pressed/released, mouse moved etc.)
        // -------------------------------------------------------------------------------
        glfwSwapBuffers(window);
        glfwPollEvents();
    }

    // optional: de-allocate all resources once they've outlived their purpose:
    // ------------------------------------------------------------------------
    glDeleteVertexArrays(1, &VAO);
    glDeleteBuffers(1, &VBO);
    glDeleteProgram(shaderProgram);

    // glfw: terminate, clearing all previously allocated GLFW resources.
    // ------------------------------------------------------------------
    glfwTerminate();
    return 0;
}

// process all input: query GLFW whether relevant keys are pressed/released this frame and react accordingly
// ---------------------------------------------------------------------------------------------------------
void processInput(GLFWwindow *window)
{
    if (glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
        glfwSetWindowShouldClose(window, true);
}

// glfw: whenever the window size changed (by OS or user resize) this callback function executes
// ---------------------------------------------------------------------------------------------
void framebuffer_size_callback(GLFWwindow* window, int width, int height)
{
    // make sure the viewport matches the new window dimensions; note that width and
    // height will be significantly larger than specified on retina displays.
    glViewport(0, 0, width, height);
}

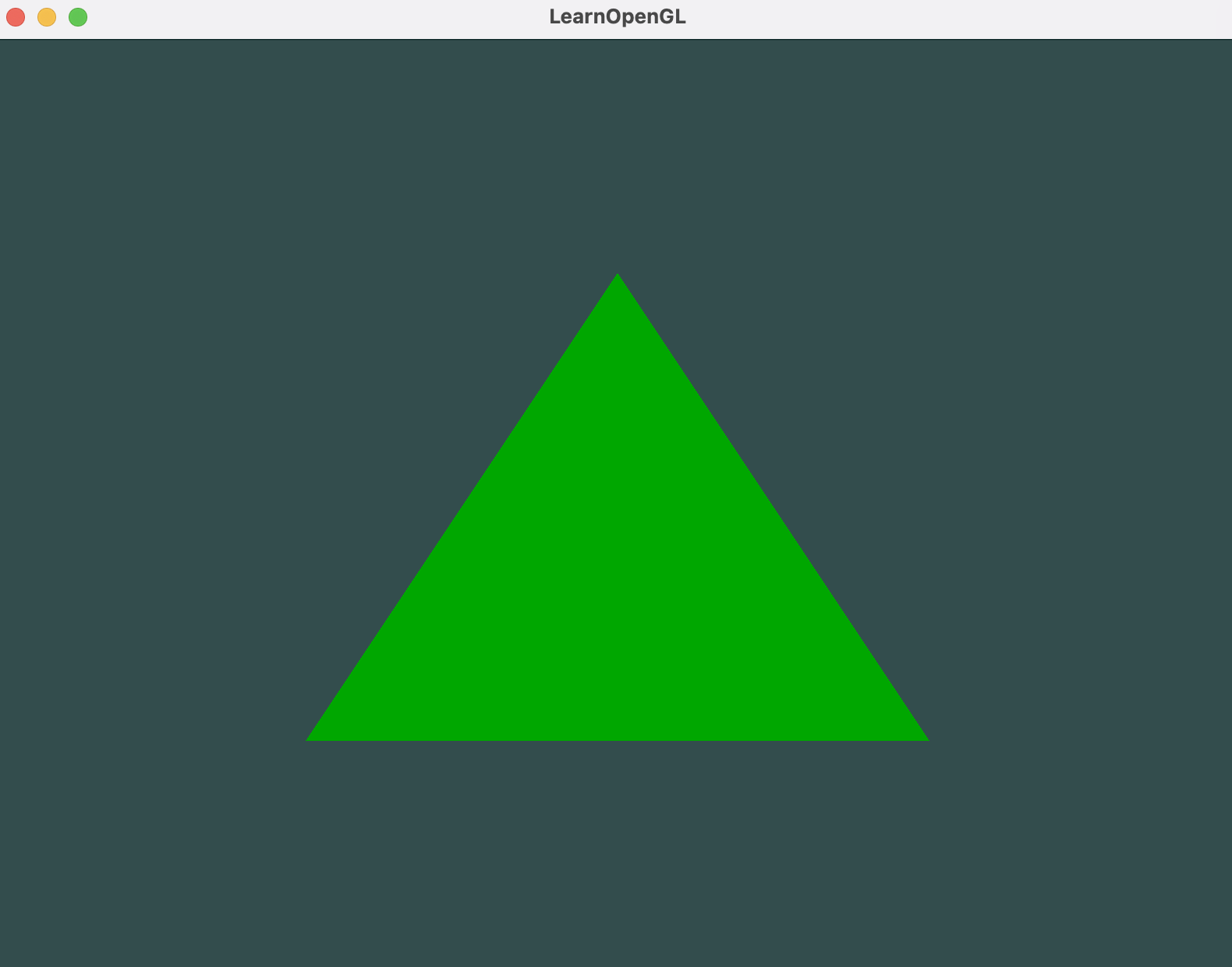

- uniform값이 매 frame마다 변하기 때문에 실행을 시켜보면 삼각형의 색이 계속 변함을 관찰할 수 있다.

- 즉 시간에 따라서 설정이 변하도록 할 때, application과 shader가 상호작용할 때 uniform은 상당히 유용하다.

- uniform 변수를 vertex수 만큼 정의하고 값을 대입 해주면 세 꼭지점 마다 다른 색으로 삼각형이 그려질 것이다. 하지만 이것보다 더 좋은 방법을 뒤에서 살펴보자.
